Wij ontwerpen, bouwen, plaatsen en beheren uw compactstation.

Een compactstation zet de middenspanning van het net om naar 400 volt voor uw bedrijf. Wij bouwen stations van 250 tot 3.150 kVA en regelen ook de afstemming met uw netbeheerder. Zo heeft u voor het hele traject met één partij te maken.

U kunt ons ook bellen: 085 800 1444

Uitleg

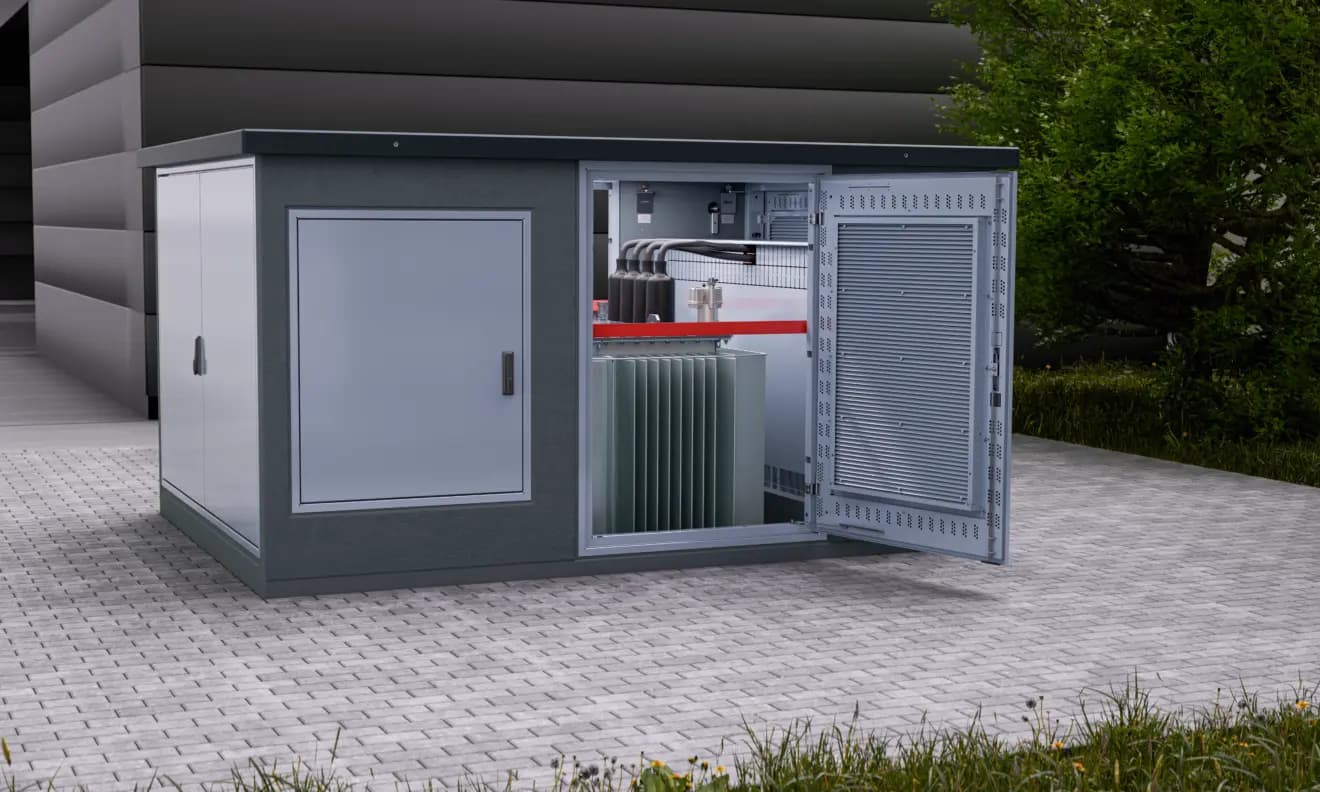

Wat is een compact­station?

Een compactstation is een prefab transformatorstation in een betonnen behuizing. We bouwen het compleet in de werkplaats en plaatsen het als één geheel op uw terrein. Omdat u het station van buitenaf bedient, neemt het weinig ruimte in. De namen compactstation, trafostation en transformatorstation worden in de praktijk door elkaar gebruikt.

Wanneer heeft u een compactstation nodig?

Met een aansluiting boven 3x80 A, ongeveer 55 kVA, bent u grootverbruiker. Bij een zware aansluiting levert de netbeheerder op middenspanning. Er komt dan 10 of 20 kV uw terrein op en een compactstation zet die spanning om naar 400 volt. Heeft u buiten geen plek voor een station of heeft u meer vermogen nodig, dan past een van de andere stations beter.

Opbouw

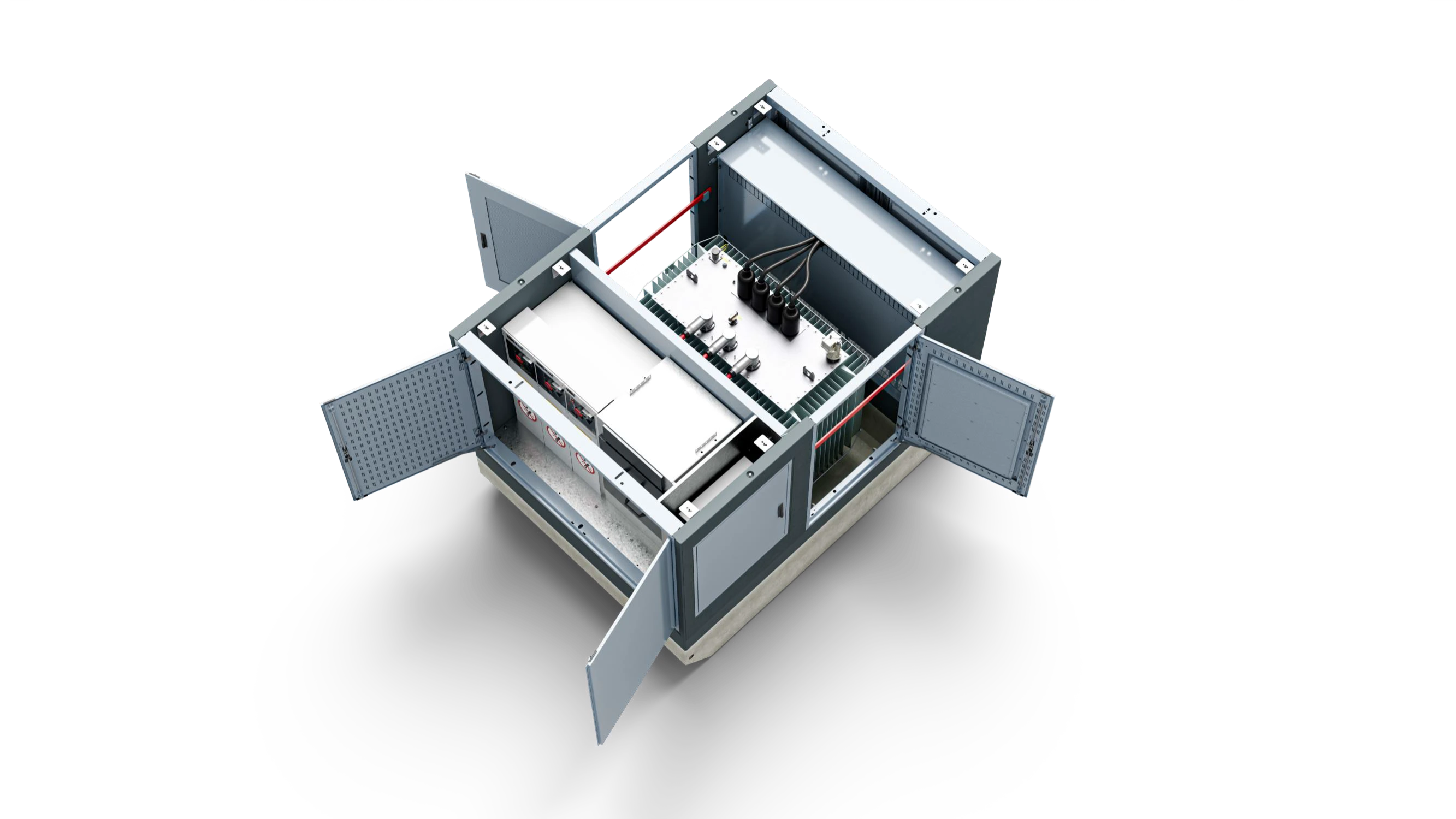

Wat zit er in een compact­station?

In de betonnen behuizing zitten drie ruimtes: één voor de middenspanning, één voor de transformator en één voor de laagspanning. In het schema ziet u hoe de stroom van het net via de transformator naar uw installatie loopt.

Eenlijnschema van een compactstationDe kabels van de netbeheerder komen binnen op de middenspanningsinstallatie. De transformator zet de 10 of 20 kV om naar 400 volt. Daarna verdeelt de laagspanningsverdeler de stroom over de groepen van uw installatie.NET 10 OF 20 KV1MS-INSTALLATIE2TRANSFORMATORNAAR 400 V3LS-VERDELERUW INSTALLATIE
  1. 1

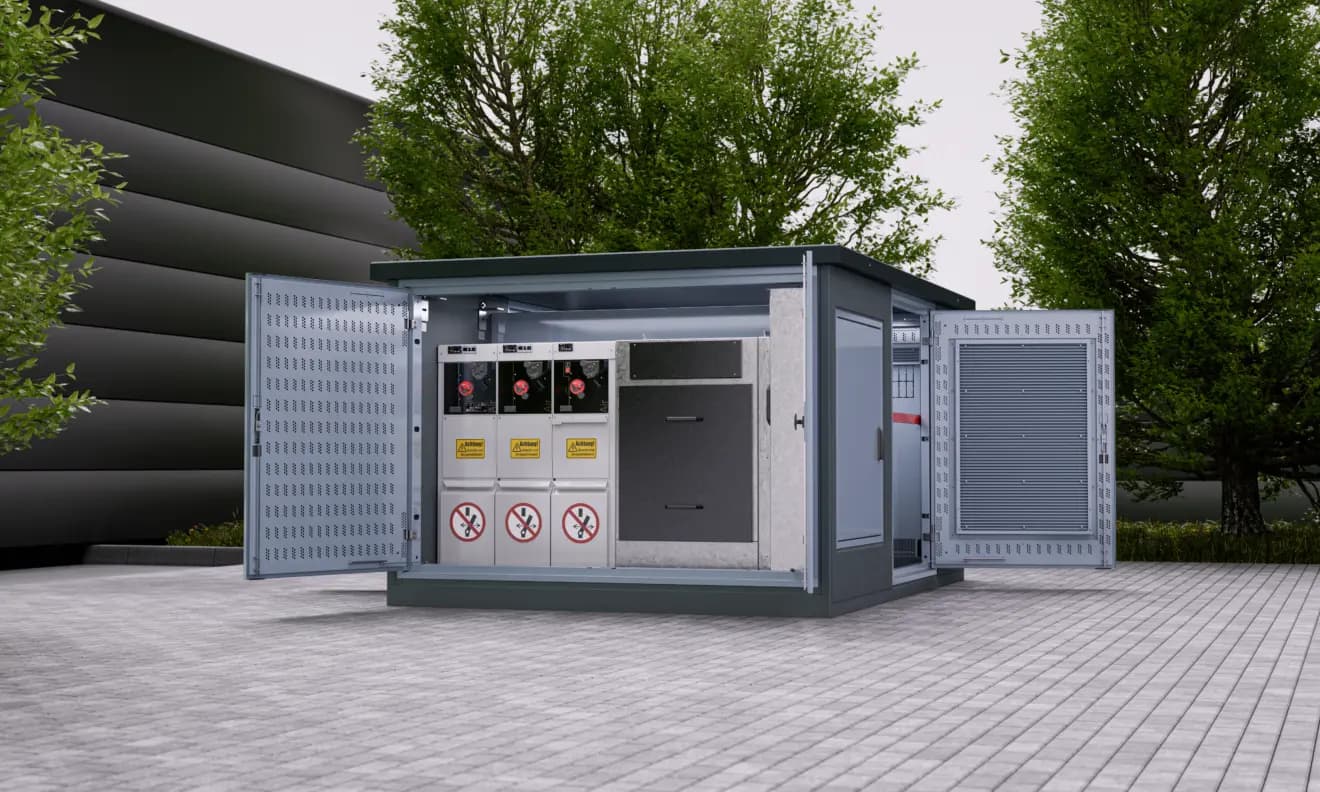

    Middenspannings­installatie

    Hier komt de kabel van de netbeheerder binnen, op 10 of 20 kV. De schakelinstallatie bouwen we volgens het Programma van Eisen van uw netbeheerder, en als u dat wilt zonder SF6.

  2. 2

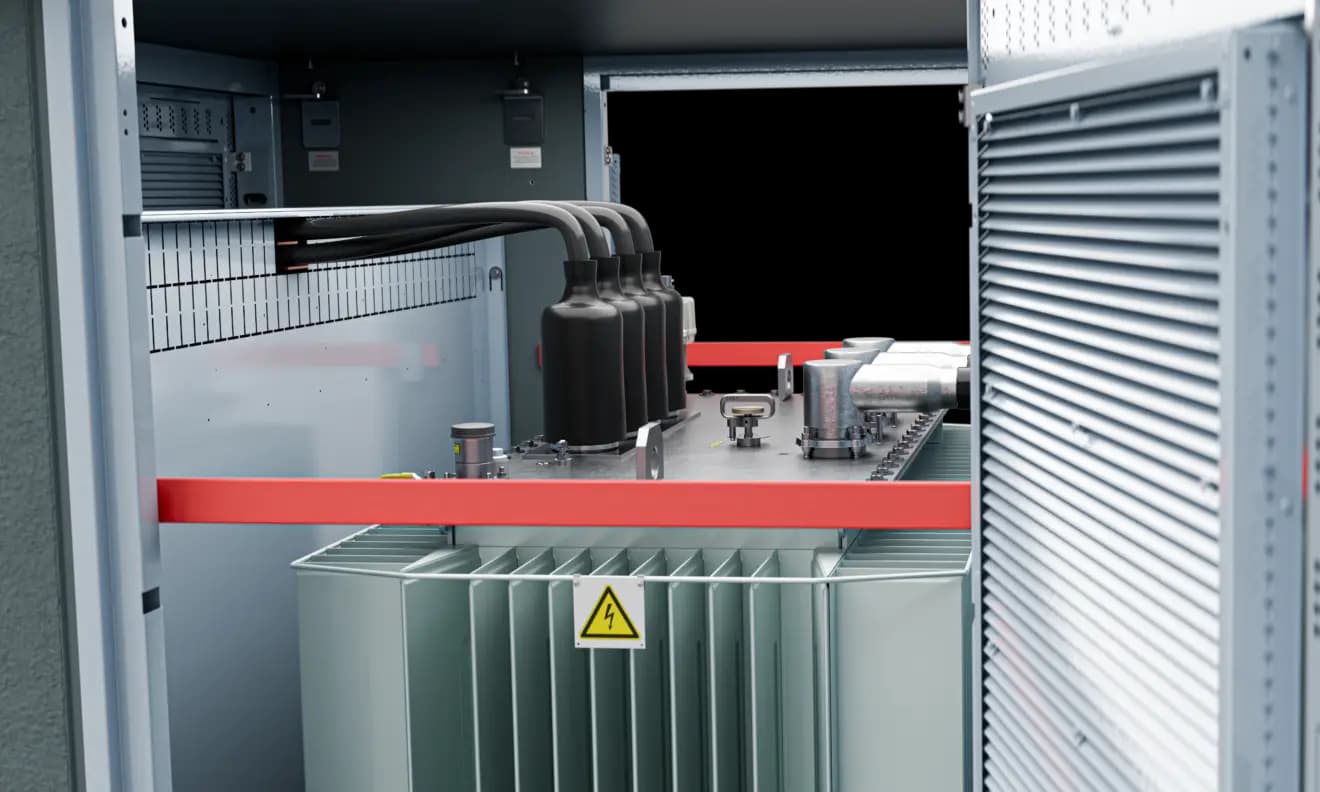

    Transformator

    De transformator zet de middenspanning om naar 400 volt. We leveren vermogens van 250 tot 3.150 kVA. Meestal is de transformator oliegekoeld, maar bij strenge brandeisen kiezen we voor giethars.

  3. 3

    Laagspannings­verdeler

    Vanaf de verdeler begint uw eigen installatie. We gebruiken een Siemens-verdeler tot 4.000 A en delen die in op wat u aansluit, zoals productielijnen, laadpalen, omvormers of een batterij.

  4. 4

    Behuizing

    De behuizing is van geopolymeerbeton. Bij de productie daarvan komt 75% minder CO₂ vrij dan bij gewoon beton. Het beton is standaard antraciet en de deuren zijn zilvergrijs, maar u kunt ook een andere kleur kiezen.

  • Monteur sluit de middenspanningskabels aan in een compactstation in Nijmegen

    Nijmegen

    De middenspanningskabels aansluiten

  • Transformator in een compactstation van M2 Energie in de werkplaats

    Werkplaats Emmen

    De transformator in het station

  • Monteur van M2 Energie bedraadt de laagspanningsverdeler van een compactstation

    Werkplaats Emmen

    De laagspanningsverdeler bedraden

Kleur

Kies de kleur van uw station

Standaard leveren we het station in antraciet, met deuren en roosters in blank aluminium. Wilt u dat het bij uw pand of terrein past, dan kiest u hier een andere kleur. Draai het station en open de deuren om naar binnen te kijken.

  • 1.000 kVA transformator
  • 1250 A hoofdschakelaar
  • 400 V laagspanning
Compactstation in antraciet op een bestrating, met dubbele deur en ventilatierooster in blank aluminium en het M2E-beeldmerk op de deur
Behuizing RAL 7016 Antracietgrijs · deuren RAL 9006 Blank aluminium
Behuizing en dak

RAL 7016 Antracietgrijs (standaard)

Deuren en roosters (aluminium)

RAL 9006 Blank aluminium (standaard)

Vaak gekozen
Vraag dit station aan →

Op een scherm ziet een kleur er altijd iets anders uit dan in het echt; wij sturen u op verzoek een RAL-kleurstaal. De kelder is van beton. Het binnenwerk toont een voorbeeldconfiguratie met een transformator van 1.000 kVA en een hoofdschakelaar van 1250 A.

Maatvoering

Afmetingen en plaatsing van een compact­station

In de tabel staan de afmetingen van ons type CST1250H. De kabelkelder is onderdeel van het station en komt 67 cm onder het maaiveld te liggen.

De fundering en de kabelinvoer ontwerpen we mee, zodat het station bij de plaatsing precies past. Een station weegt 9.000 kg of meer en wordt met een kraan in één keer van de vrachtwagen op de fundering gezet.

Vergunning en voorbereiding
Type
CST1250H
Casco, lengte × breedte
3.160 × 2.400 mm
Dak, lengte × breedte
3.340 × 2.580 mm
Totale hoogte
2.770 mm
Daarvan onder het maaiveld
670 mm
Ruimtes
MS, trafo en LS

Voor andere vermogens gelden andere afmetingen. Bij de offerte krijgt u de maattekening van uw eigen station.

  • Impressie van compactstation CST1250H met deuren aan de middenspanningszijde en een ventilatierooster in de zijgevel

    Impressie

    CST1250H

  • Maattekening van de voorgevel van compactstation CST1250H, 2.400 mm breed en 2.770 mm hoog

    Maten in mm

    Voorgevel

  • Maattekening van de zijgevel van compactstation CST1250H, 3.160 mm lang

    Maten in mm

    Zijgevel

  • Plattegrond van compactstation CST1250H met de ruimtes voor middenspanning, transformator en laagspanning

    Maten in mm

    Plattegrond

Klik op een tekening om die te vergroten.

Technische specificaties

Vermogen
250 tot 3.150 kVA
Primaire spanning
10 of 20 kV
Secundaire spanning
400 V
Middenspanning
Ring Main Unit, met SF6 of luchtgeïsoleerd
Laagspanning
Siemens-verdeler tot 4.000 A, NH00 tot en met NH3
Transformator
Olie of giethars, eco-design (EU 548/2014)
Koeling
ONAN, KNAN, AN of AF
Behuizing
Geopolymeerbeton, vlamboogvast IAC A/B 20 kA, 1 s
Gewicht
Vanaf 9.000 kg
Kleur
Beton RAL 7016 en deuren RAL 7001, andere kleuren mogelijk
Opties
Monitoring op afstand, kWh-meting per groep, ruimte voor smart-gridcomponenten
Garantie
5 jaar

Traject

Wie doet wat, van aanvraag tot aansluiting?

Bij de bouw van een station zijn drie partijen betrokken: uzelf, uw netbeheerder en wij. In het overzicht ziet u per stap wie er aan zet is.

  1. 01

    Vermogen bepalen

    Samen met u rekenen we uit hoeveel vermogen u nu gebruikt en wat u later nog wilt aansluiten.

    M2 EnergieU

  2. 02

    Transportindicatie

    Bij de netbeheerder vragen we na of er capaciteit is, wat de aansluiting kost en hoelang het duurt.

    M2 EnergieNetbeheerder

  3. 03

    Engineering

    We werken het eenlijnschema, de beveiligingsinstellingen, de kabelberekening en de fundering uit. Dat doen we volgens het Programma van Eisen van uw netbeheerder.

    M2 Energie

  4. 04

    Vergunning en netaanvraag

    De stukken voor de vergunning en de netaanvraag stellen wij op, en we houden de doorlooptijd in de gaten. U ondertekent de aanvraag.

    M2 EnergieU

  5. 05

    Bouw en fabriekstest

    In onze werkplaats in Emmen bouwen we het station en testen we het als geheel.

    M2 Energie

  6. 06

    Fundering, plaatsing en aansluiting

    We coördineren het grondwerk en de fundering, plaatsen het station met een kraan en sluiten uw installatie aan.

    M2 Energie

  7. 07

    Keuring en inbedrijfstelling

    Na onze eigen metingen keurt de netbeheerder het station en zet het daarna onder spanning.

    M2 EnergieNetbeheerder

De levertijd van het station zelf is vanaf 8 weken na opdracht. Hoelang het hele project duurt, hangt vooral af van het traject bij uw netbeheerder.

Wij bouwen volgens de eisen van

LianderEnexisStedinWestland InfraEndurisCoteqRENDO

Bouwwijze

Zo bouwen wij uw station

In onze werkplaats in Emmen bouwen we de schakelinstallatie, de transformator en de verdeler in de behuizing. Daarvoor gebruiken we componenten van Siemens en ABB.

Voordat het station op transport gaat, testen we het als geheel. U bent welkom om bij die fabriekstest aanwezig te zijn.

Medewerker controleert een compactstation van 1.000 kVA in de werkplaats van M2 Energie
Werkplaats Emmen · 1.000 kVAKlaar voor de fabriekstest

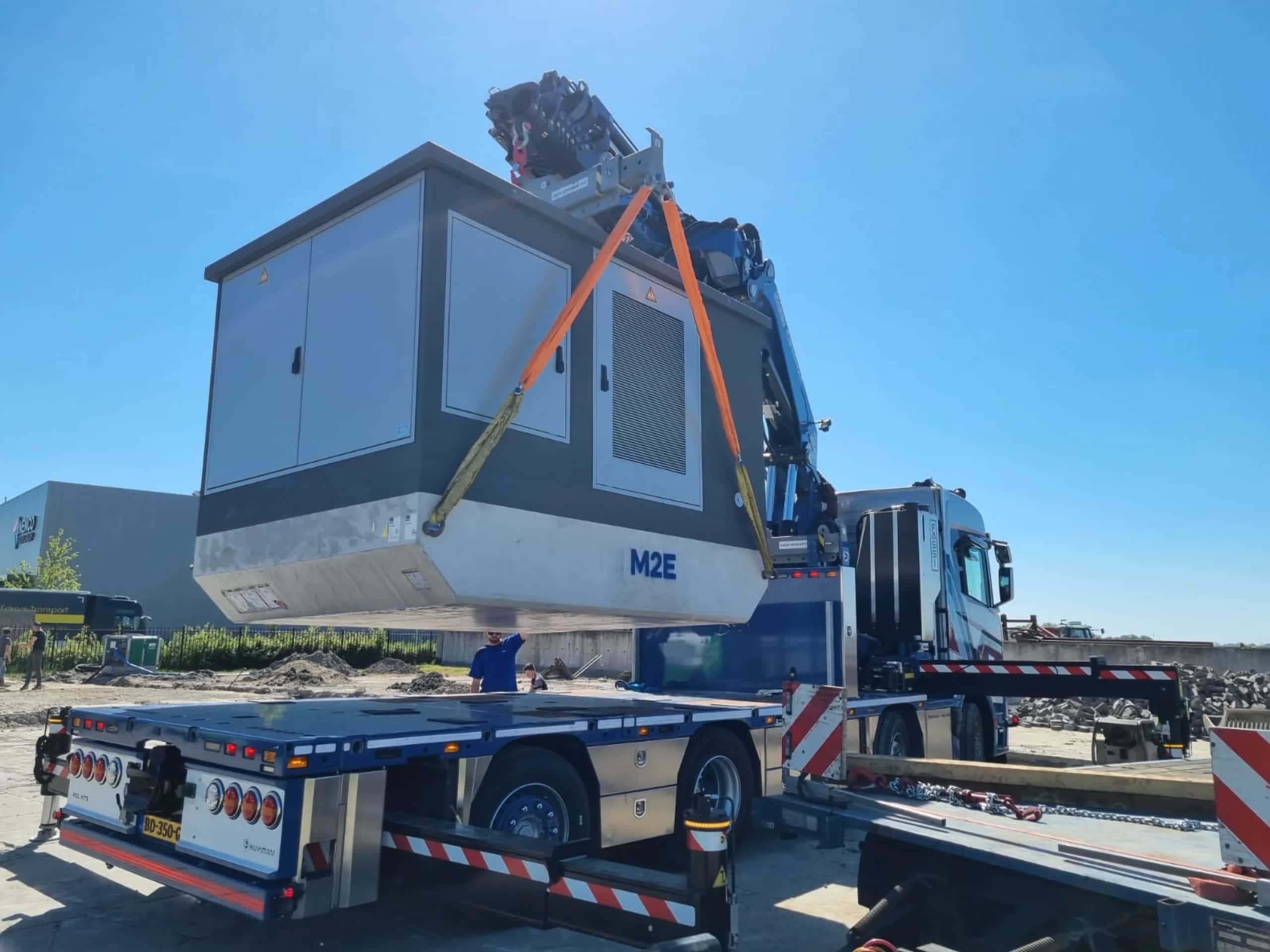

Compactstation van M2 Energie hangt in de kraan boven de vrachtwagen, vlak voor plaatsing
Op locatieTransport van het station naar locatie

Prijs

Wat kost een compact­station?

De prijs hangt vooral af van het vermogen van de transformator. Hieronder ziet u per vermogensklasse de vanaf-prijs. Als u op een vermogen klikt, kunt u dat station direct samenstellen.

Compactstation kopen of huren
  • Vanaf€ 40.000

    250–630 kVA

    Voor een agrarisch bedrijf, een zwembad of een werkplaats

    Stel samen

  • Vanaf€ 43.000

    630–1.000 kVA

    Voor kleinere industrie en een eerste zwaardere aansluiting

    Stel samen

  • Vanaf€ 49.000

    1.000–1.600 kVA

    Voor productie, logistiek en laadinfrastructuur

    Stel samen

  • Vanaf€ 57.000

    1.600–2.500 kVA

    Voor zwaardere industrie en batterijopslag

    Stel samen

  • Vanaf€ 69.000

    2.500–3.150 kVA

    Voor grootverbruikers en grote laadpleinen

    Stel samen

We leveren compactstations van 250, 400, 630, 800, 1.000, 1.250, 1.600, 2.000, 2.500 en 3.150 kVA. De prijzen gelden voor de basisuitvoering en zijn exclusief btw. Transport en plaatsing hangen af van uw locatie en staan daarom apart in de offerte.

Medewerker van M2 Energie naast de bedrijfsbus op een projectlocatie

Beheer

Beheer en onderhoud na de oplevering

Als eigenaar van een middenspanningsinstallatie moet u volgens NEN 3840 een installatieverantwoordelijke aanwijzen. Wij kunnen die rol van u overnemen.

We inspecteren en onderhouden het station dan periodiek. Bij een storing kunt u ons dag en nacht bereiken.

Garantie
5 jaar
IV-schap
Kunnen wij van u overnemen
Onderhoud
Periodieke inspectie
Storing
Dag en nacht bereikbaar
Meer over het IV-schap

Over M2 Energie

Uw aanspreekpunten bij M2 Energie

Bij M2 Energie werken vijftien mensen, met ruim achttien jaar ervaring in middenspanning. U heeft een vast aanspreekpunt voor techniek, voor verkoop en voor uw project.

Mark van den Berg

Mark van den Berg

Techniek

Mitchell Vink

Mitchell Vink

Verkoop en advies

Max van der Weide

Max van der Weide

Projecten

Vragen

Veelgestelde vragen

Wat is een compactstation?
Een compactstation is een prefab transformatorstation in een betonnen behuizing. Het staat buiten en u bedient het van buitenaf. In het station zitten een middenspanningsinstallatie, een transformator en een laagspanningsverdeler, die samen de 10 of 20 kV van het net omzetten naar 400 volt voor uw bedrijf.
Wat kost een compactstation?
De prijs hangt af van het vermogen. Een compactstation van 250 tot 630 kVA kost vanaf € 40.000 en een station van 630 tot 1.000 kVA vanaf € 43.000. Voor 1.000 tot 1.600 kVA betaalt u vanaf € 49.000, voor 1.600 tot 2.500 kVA vanaf € 57.000 en voor 2.500 tot 3.150 kVA vanaf € 69.000. Deze prijzen gelden voor de basisuitvoering en zijn exclusief btw. Transport en plaatsing hangen af van uw locatie en staan daarom apart in de offerte.
Wat is het verschil tussen een compactstation, een trafostation en een transformatorstation?
Ze doen alle drie hetzelfde: ze zetten de middenspanning van het net (10 of 20 kV) om naar 400 volt. Trafostation en transformatorstation zijn de algemene namen. Een compactstation is de prefab uitvoering, die u van buitenaf bedient en die een kraan in één keer op zijn plek zet. Als u meer dan 3.150 kVA of meerdere transformatoren nodig heeft, bouwen wij een betreedbaar station, tot 10 MVA.
Welk vermogen heeft mijn compactstation nodig?
Dat hangt af van wat u nu verbruikt en wat u later nog wilt aansluiten. Bij een zonnepark of een laadplein gaan we uit van het piekvermogen en niet van het gemiddelde. We leveren stations van 250, 400, 630, 800, 1.000, 1.250, 1.600, 2.000, 2.500 en 3.150 kVA en rekenen samen met u uit welk vermogen u nodig heeft.
Wat is de levertijd van een compactstation?
De levertijd is vanaf 8 weken na opdracht. De plaatsing en de aansluiting plannen we in overleg met uw netbeheerder. Hoelang het hele project duurt, hangt daarom ook af van het traject bij de netbeheerder.
Hoe wordt een compactstation geplaatst?
Het station komt compleet gebouwd en getest op een vrachtwagen naar uw terrein. Een kraan zet het in één keer op de fundering. Daarna voeren we de kabels in en sluiten we uw installatie aan. Als de netbeheerder het station heeft gekeurd, komt het onder spanning. De fundering en de kabelinvoer ontwerpen we vooraf met u mee.
Regelt M2E ook de aansluiting bij de netbeheerder?
Ja. We stemmen het ontwerp af op het Programma van Eisen van uw netbeheerder, dienen de documentatie in en begeleiden de goedkeuring tot en met de vrijgave. Als de netbeheerder op middenspanning levert, hoort daar meestal een inkoopstation bij. Dat station ontwerpen en bouwen we ook, volgens de eisen van Enexis, Liander, Stedin en de regionale netbeheerders.
Heb ik een vergunning nodig voor een compactstation?
Dat hangt af van uw gemeente en het bestemmingsplan. Vaak heeft u een omgevingsvergunning nodig, en bij een olietransformator soms ook een milieumelding. We stellen de stukken voor de aanvraag op en houden de doorlooptijd in de gaten.
In welke kleuren is een compactstation leverbaar?
Standaard is het beton antraciet (RAL 7016) en zijn de deuren zilvergrijs (RAL 7001). Voor het beton kunt u uit twintig andere kleuren kiezen, voor de deuren en kozijnen uit negen. Met de kleurenkiezer op deze pagina ziet u hoe het station er in een andere kleur uitziet.
Kan ik een compactstation ook huren?
Ja, dat kan. Huren is vooral geschikt als u het station tijdelijk nodig heeft, bijvoorbeeld voor een bouwproject of een evenement. Op de pagina over kopen of huren leest u wanneer kopen voordeliger is en wanneer huren.
Wat is het verschil tussen een compactstation en een middenspanningsinstallatie?
Middenspanningsinstallatie is de verzamelnaam voor alle apparatuur die op 10 of 20 kV werkt, zoals de schakelinstallatie, de transformator, de beveiliging en de meting. Een compactstation is de prefab uitvoering daarvan. Het is dezelfde installatie, maar dan compleet gebouwd en getest in één behuizing.
Wat gebeurt er nadat ik de configurator heb ingevuld?
U ontvangt direct een e-mail met uw configuratie en een referentienummer. Binnen 1 dag neemt een adviseur contact met u op. U krijgt dan een indicatieprijs en de adviseur stelt zo nodig nog vragen over de locatie en de netbeheerder. Daarna kunt u een adviesgesprek op locatie plannen. Na dat gesprek ontvangt u een definitieve offerte.

Vraag een offerte aan voor uw compactstation

Vertel ons waar het station komt te staan en wat u erop wilt aansluiten. Een van onze adviseurs reageert binnen 1 dag.

Type installatie *
Benodigd vermogen (kVA) (optioneel)
Offerte aanvragen · reactie binnen 1 dag
