M2E-5X skid

Modulaire MS‑skid
tot 5.000 kVA.

Een transformatorstation op een stalen frame, voor batterijopslag en zonneparken. Transformator, schakelinstallatie en hulpvoeding zitten er compleet op. Wij bouwen de skid in Emmen en brengen hem naar uw locatie, waar hij in één keer op de fundatie gaat.

Specificatieblad aanvragenOfferte aanvragen

U krijgt binnen 1 dag antwoord.

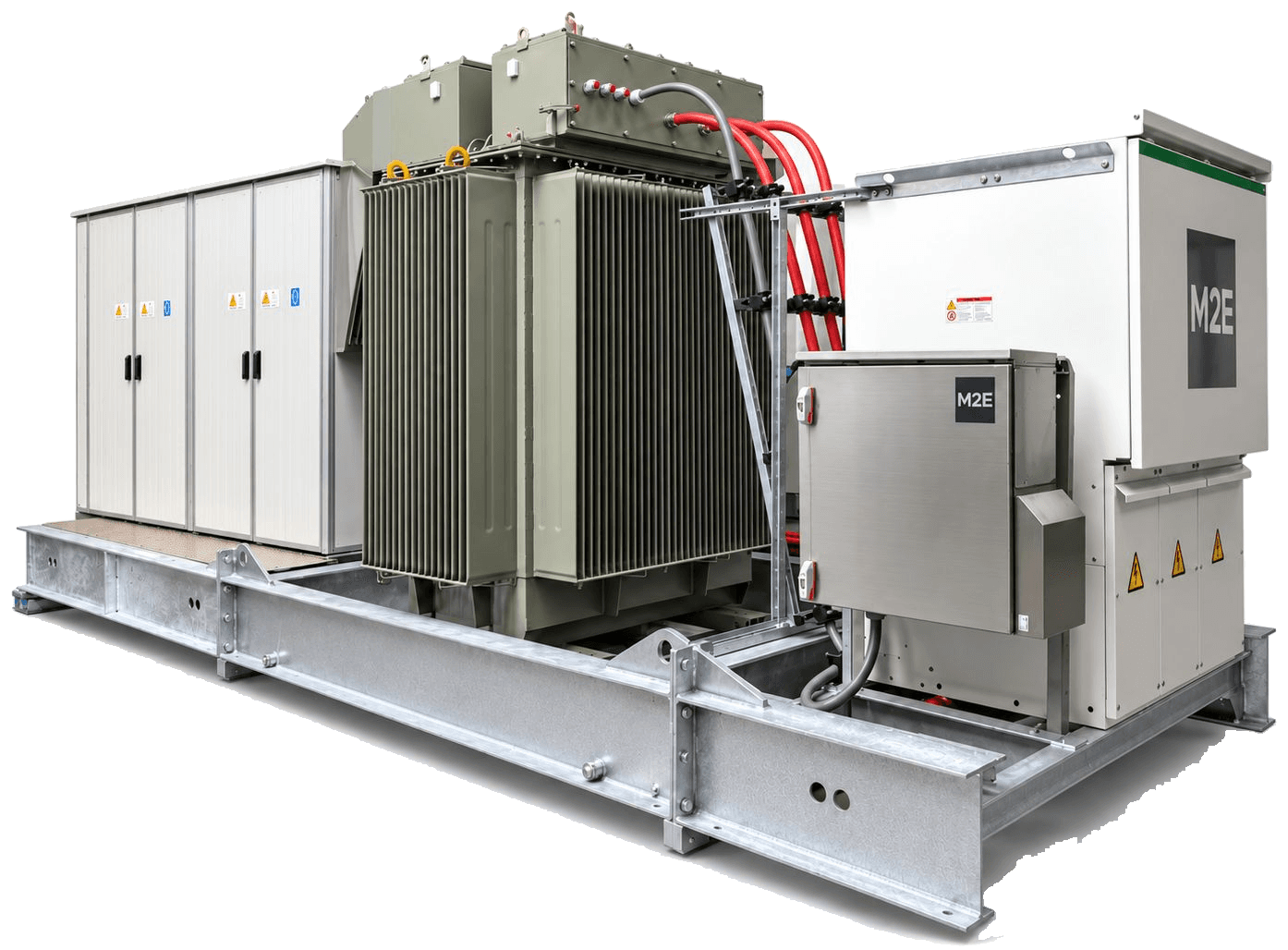

M2E-5X skid met transformator, schakelinstallatie in buitenomkasting, hulpvoedingskast en omvormerframe op een verzinkt stalen frame
Vermogen
t/m 5.000 kVA
oliegevuld, met hulpwikkeling
Primair
10–21 kV
33 kV op aanvraag
Schakelinstallatie
t/m 4 velden
IAC-geteste buitenomkasting
Secundair
400–800 V
afgestemd op de omvormer
Hulpvoeding
t/m 240 kVA
auxiliary cabinet
Frame
Modulair
verzinkt staal met lekbak
Transformatorstation op skid

Wat is de M2E-5X skid?

De M2E-5X is een compleet middenspanningsstation op een verzinkt stalen frame. Op het frame staan een oliegevulde transformator tot 5.000 kVA, een SF6-vrije schakelinstallatie van Schneider Electric in een buitenomkasting en een hulpvoedingskast. De skid wordt in Emmen gebouwd en getest, als één geheel vervoerd en met een kraan op de fundatie gezet.

De skid is gemaakt voor batterijopslag (BESS), zonneparken en parken die zon en opslag combineren. Op zulke locaties staat de omvormer buiten, in een container of op een eigen frame. De skid sluit die omvormer aan op het net van de netbeheerder. De omvormer en de batterijen koopt u zelf; wij stemmen de skid daarop af.

Zonder skid komen dezelfde onderdelen los op het terrein te staan: de transformator op een eigen fundatie, de schakelinstallatie in een aparte kast, de hulpverdeler ernaast. Dat zijn drie funderingen, drie kabelsleuven en drie leveranciers die op elkaar wachten. Met de skid is dat werk al in onze werkplaats gedaan. Op locatie worden alleen de kabel van de netbeheerder en de kabels van uw omvormer en containers aangesloten.

Per skid leveren wij 1.000 tot en met 5.000 kVA. Heeft een park meer vermogen nodig, dan plaatsen wij meerdere skids naast elkaar.

Dit doen wij

  • Engineering: eenlijnschema, schakelgroep, beveiligingsinstellingen, indeling van de hulpvoeding en de funderingstekening.
  • Afstemming met de netbeheerder over de aansluiting en het meetpunt.
  • Bouw en test (FAT) in onze werkplaats in Emmen.
  • Transport naar uw locatie, binnen Nederland.
  • Op verzoek ook het hijsen, het aansluiten en de inbedrijfstelling (SAT).

Dit regelt u zelf

  • De omvormer en het batterijsysteem, en het datablad van de omvormer.
  • De fundatie, volgens onze funderingstekening.
  • De middenspanningskabel van de netbeheerder tot aan de skid.
Opbouw

Wat zit er op de skid?

De skid bestaat uit vier delen, die elk een eigen plek op het frame hebben. De transformator en de schakelinstallatie zijn de grote twee, de hulpvoedingskast en het frame zelf maken het compleet.

1

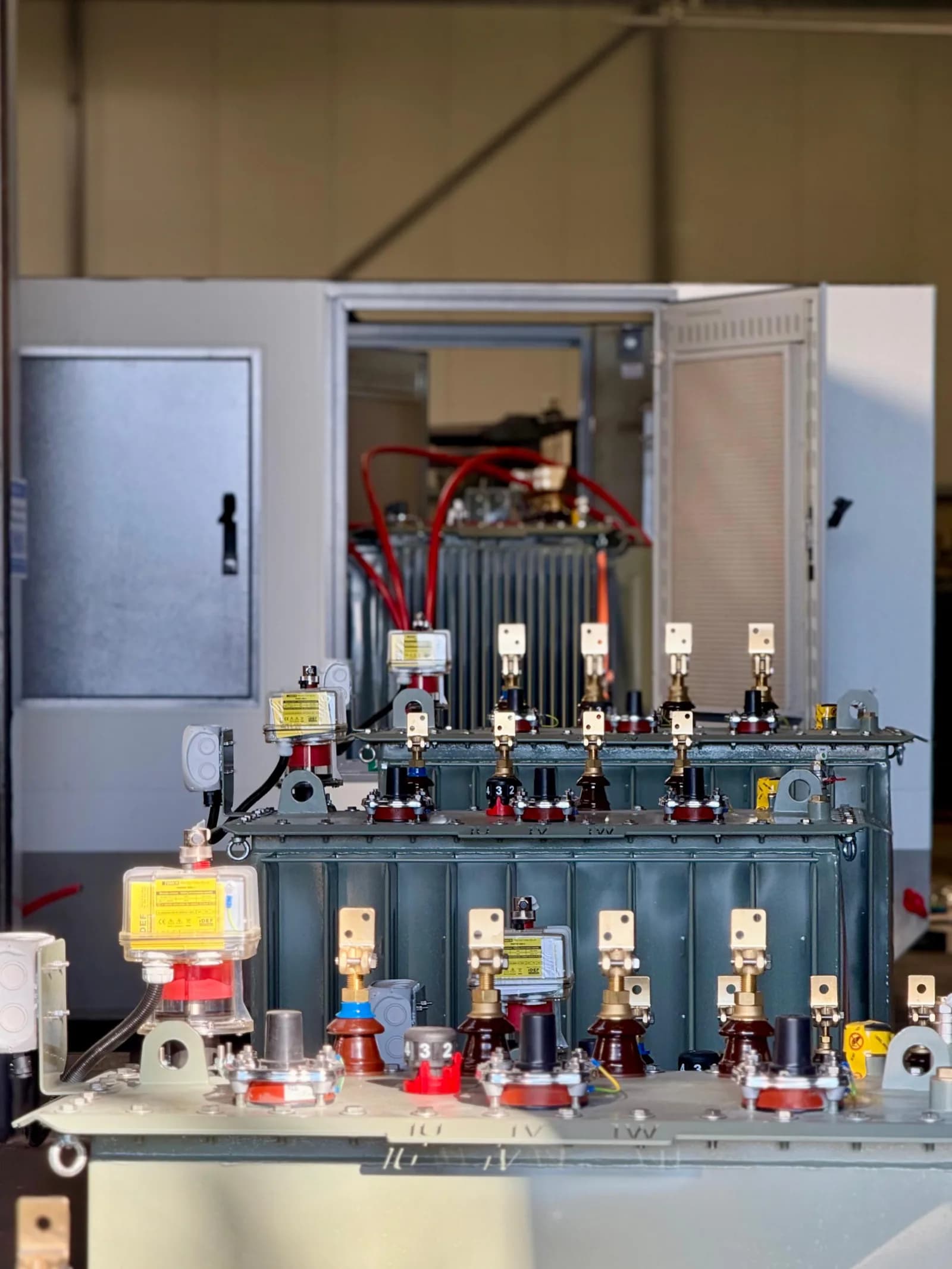

Transformator

Oliegevuld, 1.000 tot 5.000 kVA, met hulpwikkeling

De transformator is een oliegevulde Protrafo met natuurlijke koeling (ONAN). Er zijn acht vermogensstappen, van 1.000 tot en met 5.000 kVA. Aan de netzijde is de spanning 10 tot 21 kV; 33 kV is op aanvraag mogelijk. De spanning aan de omvormerzijde kiezen wij op basis van uw omvormer: 400/420, 550, 575, 690 of 800 volt. Een hogere spanning betekent minder stroom door de kabelbox en dunnere kabels.

De transformator heeft standaard een hulpwikkeling. Die voedt de hulpvoedingskast, zodat de koeling van de batterijcontainers en het energiemanagementsysteem geen aparte laagspanningsaansluiting nodig hebben. De schakelgroep bepalen wij per project, aan de hand van uw omvormer en de eisen van de netbeheerder. De transformator voldoet aan IEC 60076 en aan Ecodesign Tier 2 (Verordening (EU) 548/2014).

Vermogen
1.000 · 1.250 · 1.600 · 2.000 · 2.500 · 3.150 · 4.000 · 5.000 kVA
Primair / secundair
10–21 kV / 400–800 V
Koeling
ONAN, oliegevuld
Norm
IEC 60076 · Ecodesign Tier 2

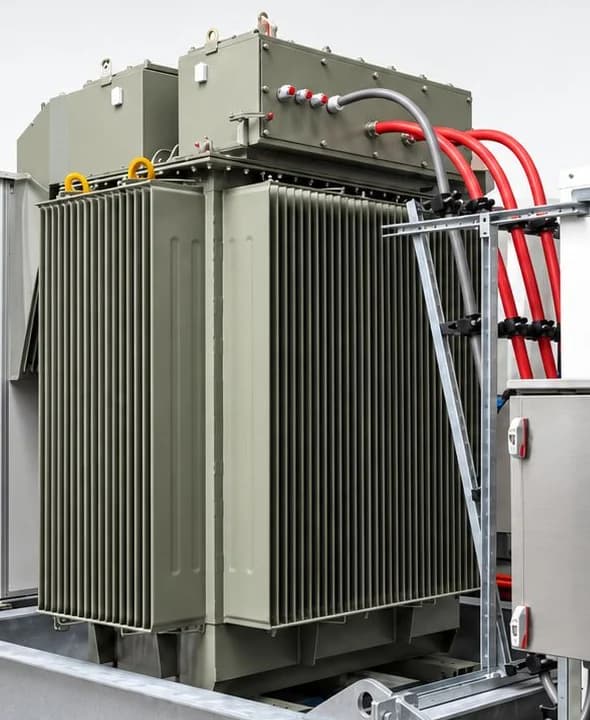

Oliegevulde transformator met radiatoren op het frame van de M2E-5X skid
2

Schakelinstallatie

Schneider Electric RM AirSeT, SF6-vrij, tot en met 4 velden

De aansluiting op het net loopt via een ring main unit van Schneider Electric, type RM AirSeT. Die schakelt met lucht en vacuüm in plaats van SF6. De installatie heeft tot en met vier velden, meestal twee kabelvelden voor de ring van de netbeheerder en een vermogensschakelaar van 630 A met beveiligingsrelais voor de transformator. De spanning is tot 24 kV. Een 36 kV-installatie of een ander fabrikaat leveren wij op aanvraag.

De installatie staat in een weerbestendige buitenomkasting die is getest op een interne vlamboog (IAC). Bij een kortsluiting in de kast worden druk en hete gassen weggeleid van degene die ervoor staat. Netbeheerders eisen die test voor stations op hun net. De verbinding met de transformator is een TKF-kabel 12/20 kV met haakse stekers van Euromold of Cellpack. Die kabel loopt binnen het frame.

Type
Schneider Electric RM AirSeT, SF6-vrij
Velden
t/m 4, bijv. kabelvelden + vermogensschakelaar 630 A
Beveiliging
Vermogensschakelaar met relais, bijv. VIP410
Omkasting
Weerbestendig, IAC-getest, bijv. 1.308 × 981 × 2.084 mm bij 3 velden

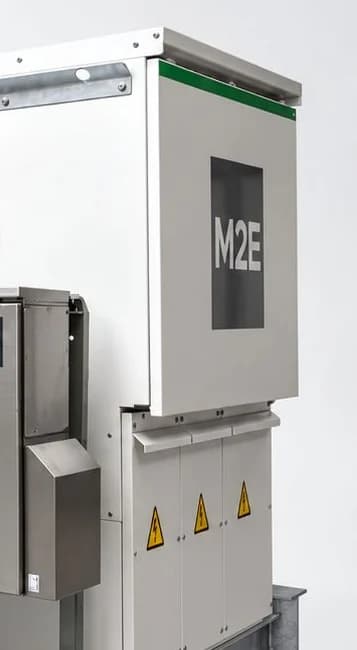

IAC-geteste buitenomkasting met de schakelinstallatie van de M2E-5X skid
3

Hulpvoeding

Auxiliary cabinet van 55 tot 240 kVA

Een batterijpark heeft ook laagspanning nodig: voor de koeling en de batterijmanagementsystemen in de containers, voor het EMS, de verlichting en de kWh-meting. Daarvoor zit op de skid een hulpvoedingskast van 55, 100, 120 of 240 kVA (80 tot 400 A), gevoed uit de hulpwikkeling van de transformator.

De kast is van roestvast staal (Rittal) en afsluitbaar. De groepen delen wij samen met u in, bijvoorbeeld een groep per batterijcontainer, een groep voor het EMS, een voor de kWh-meting en wat reserve. Waar de kast op het frame komt, bepalen wij per project, zodat de kabels naar de containers kort blijven. De kast is gebouwd volgens NEN-EN-IEC 61439.

Vermogen
55, 100, 120 of 240 kVA (80–400 A)
Voeding
Uit de hulpwikkeling van de transformator
Groepen
Bijv. batterijcontainers, EMS, kWh-meting, reserve
Kast
RVS (Rittal), met slot · NEN-EN-IEC 61439

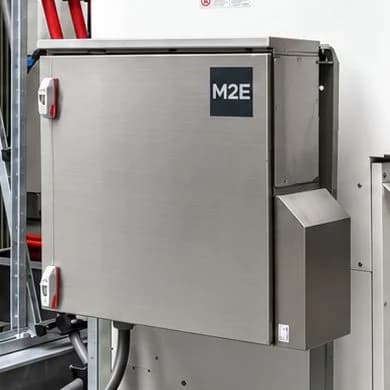

Roestvaststalen hulpvoedingskast van M2E op de skid
4

Frame, lekbak en kabelbox

Verzinkt staal IPE 400, opgebouwd uit modules

Het frame is van verzinkt staal (IPE 400) en bestaat uit losse modules: een deel voor de transformator, een deel voor de schakelinstallatie en een enkel of dubbel omvormerframe met loopborden. De modules zijn aan elkaar gekoppeld en hebben elk hijsogen. Een uitvoering met dubbele omvormerkast is 8.184 bij 2.380 mm en 3.970 mm hoog. Het frame zelf is 400 mm hoog.

Onder de transformator zit een lekbak met vier olie-waterafscheiders. Regenwater loopt weg, olie blijft in de bak. Een aparte olieopvang op de fundatie is daardoor niet nodig. Tussen transformator en omvormer zit een afgeschermde kabelbox (type A of B, afhankelijk van de omvormer) voor laagspanningskabels zoals TKF Instalflex 1 × 240 mm² met Klauke-kabelschoenen. Voor locaties aan de kust of op een industrieterrein leveren wij frame en kasten in corrosieklasse C5.

Frame
Verzinkt staal IPE 400, hijsogen per module
Lekbak
Onder de transformator, 4 olie-waterafscheiders
Maten
Bijv. dubbele omvormerkast 8.184 × 2.380 × 3.970 mm
Kabelbox
Type A of B, afgeschermde LS-verbinding naar de omvormer

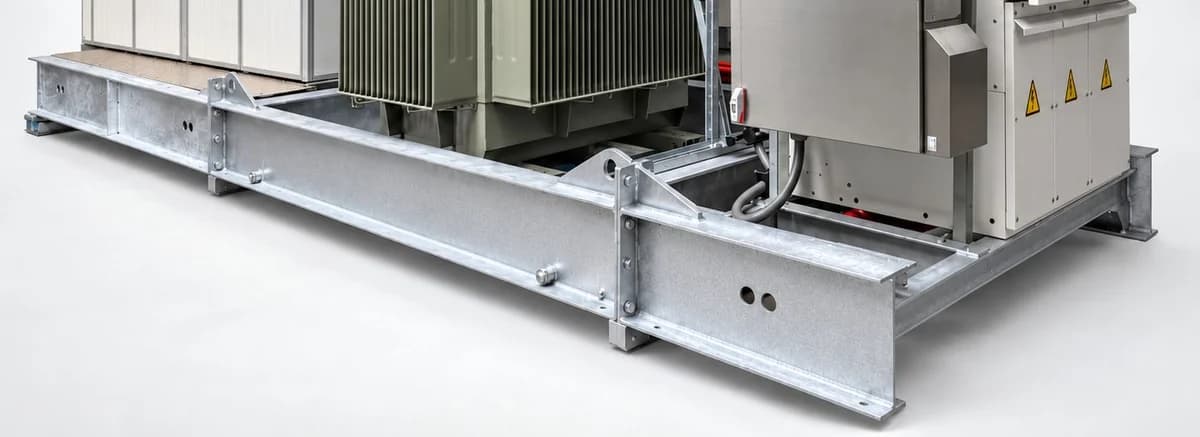

Verzinkt stalen frame met lekbak en hijsogen van de M2E-5X skid

Afmetingen

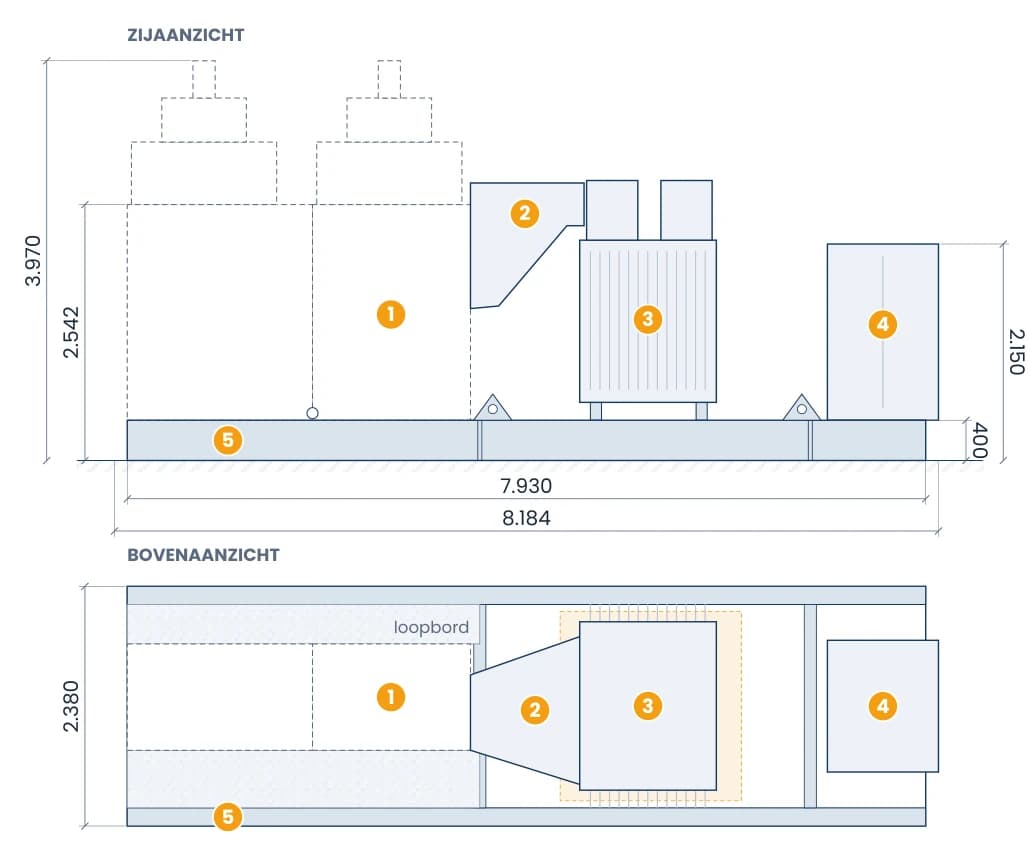

Zijaanzicht en bovenaanzicht van de M2E-5X skid met dubbele omvormerkast, maten in mm

Zij- en bovenaanzicht van een skid met dubbele omvormerkast, maten in mm. Grijs gestippeld de omvormer, oranje gestippeld de lekbak.

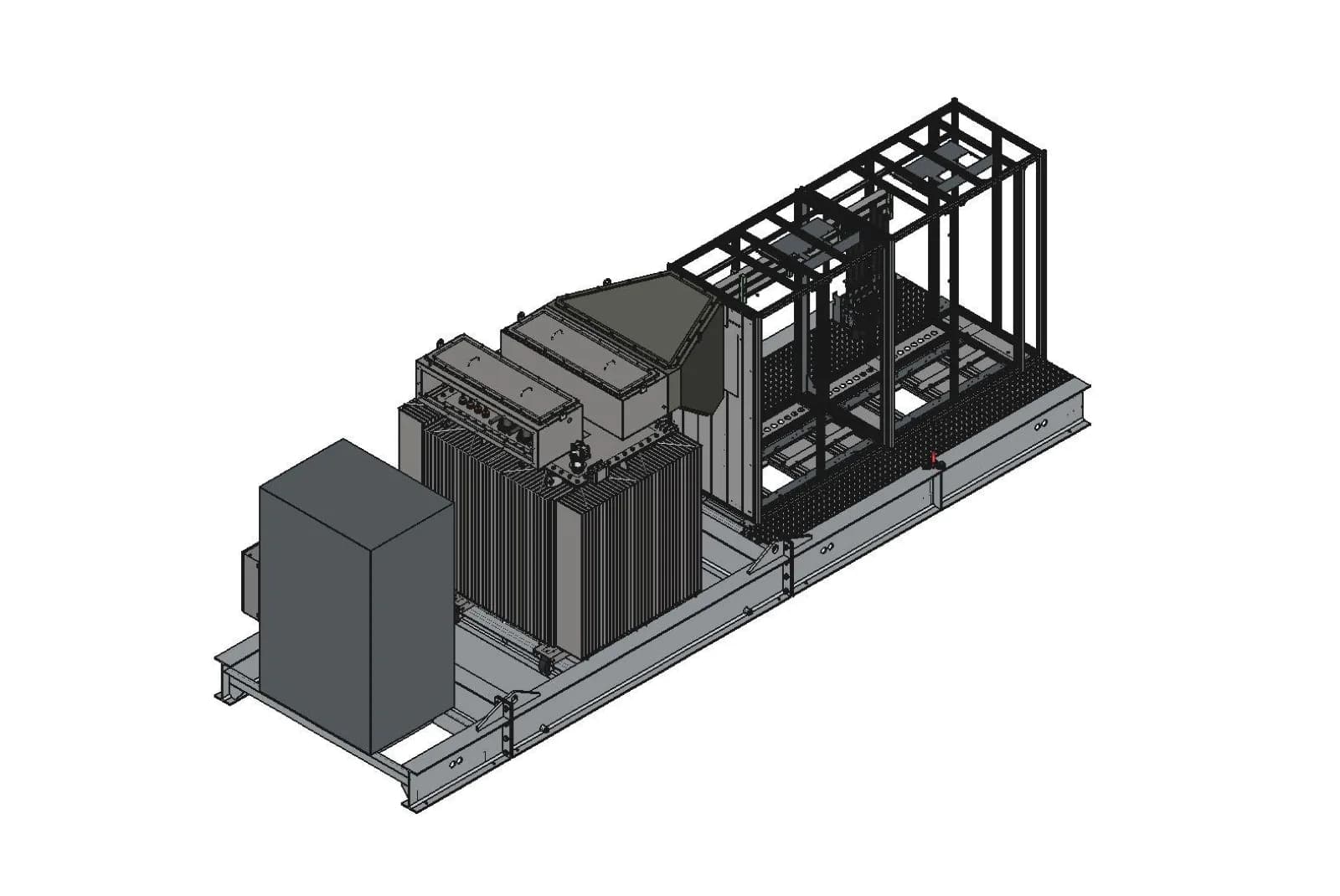

Render van een M2E-skid met dubbel omvormerframe, transformator en schakelinstallatie

Dezelfde uitvoering als render, gezien vanaf de omvormerkant. De omvormers zelf levert u.

Van aanvraag tot inbedrijfstelling

Hoe verloopt een skidproject?

Een skid is klaar voordat hij onze werkplaats verlaat. Het meeste werk zit daarom aan het begin, in de gegevens en de engineering.

  1. 1

    Aanvraag

    U geeft het type omvormer door, het gewenste vermogen, de netbeheerder en de aansluitwaarde. Wij adviseren de vermogensstap, de spanning aan de omvormerzijde en het aantal velden, en sturen een offerte.

  2. 2

    Engineering

    Wij maken het eenlijnschema, bepalen de schakelgroep en de beveiligingsinstellingen, delen de hulpvoeding in en tekenen de fundatie. Het eenlijnschema stemmen wij af met de netbeheerder.

  3. 3

    Bouw en test in Emmen

    Transformator, schakelinstallatie, kabelbox en hulpvoedingskast gaan op het frame. Daarna testen wij het geheel (FAT). U of de netbeheerder kunt daarbij zijn. Het testrapport hoort bij de oplevering.

  4. 4

    Transport

    De skid gaat als één geheel op de vrachtwagen. Transport binnen Nederland verzorgen wij zelf, daarbuiten op aanvraag.

  5. 5

    Plaatsing

    De skid wordt aan de hijsogen van het frame op de fundatie gehesen. Daarna plaatst u de omvormer op het omvormerframe.

  6. 6

    Aansluiten en in bedrijf nemen

    De netbeheerder sluit de middenspanningskabel aan. De kabels van de omvormer en de containers gaan op de kabelbox en de hulpvoedingskast. Op verzoek verzorgen wij het aansluiten, het instellen van de beveiliging en de test op locatie (SAT).

Op het station geven wij vijf jaar garantie. Onderhoud en storingsdienst leggen wij vast in een servicecontract.

Standaarduitvoering

Technische specificaties

Dit is de standaarduitvoering. Wat er voor uw project geldt, staat in de offerte en op de goedgekeurde tekeningen.

Transformator

Protrafo

Vermogen
t/m 5.000 kVA
stappen 1.000 · 1.250 · 1.600 · 2.000 · 2.500 · 3.150 · 4.000 · 5.000
Uitvoering
Oliegevuld, koeling ONAN
Primair
10–21 kV
33 kV op aanvraag
Secundair
400–800 V
bijv. 400/420, 550, 575, 690 of 800 V, afgestemd op de omvormer
Hulpwikkeling
Standaard
voor de voeding van de hulpvoedingskast
Schakelgroep
Per project
afgestemd op omvormer en net
Norm
IEC 60076 · Ecodesign Tier 2
Verordening (EU) 548/2014, gewijzigd door (EU) 2019/1783

Schakelinstallatie

RMU in buitenomkasting

Type
Schneider Electric RM AirSeT, SF6-vrij
andere fabrikaten op aanvraag
Velden
T/m 4 velden
bijv. kabelvelden + vermogensschakelaar 630 A
Beveiliging
Vermogensschakelaar met beveiligingsrelais
bijv. Schneider Electric VIP410
Spanning
T/m 24 kV
36 kV-installatie op aanvraag
Buitenomkasting
Weerbestendig, IAC-getest
voorbeeld 3 velden: 1.308 × 981 × 2.084 mm
Verbinding
TKF YMeKrvaslqwd 12/20 kV naar de transformator
met haakse stekers (Euromold / Cellpack)

Frame en hulpvoeding

verzinkt staal · modulair

Frame
Verzinkt stalen frame (IPE 400)
voor transport en hijsen, hijsogen per module
Lekbak
Onder de transformator
met 4 olie-waterafscheiders
Afmetingen
Per configuratie
bijv. dubbele omvormerkast: 8.184 × 2.380 mm, hoogte 3.970 mm
Hulpvoedingskast
55, 100, 120 of 240 kVA (80–400 A)
RVS-buitenkast (Rittal) met slot
Groepen
Bijv. batterijcontainers, EMS, kWh-meting en reserve
LS-kabels
TKF Instalflex YMz1K-ss 0,6/1 kV
bijv. 1 × 240 mm² met Klauke-kabelschoenen
Corrosie
Verzinkt
optie corrosieklasse C5 (ISO 12944)

Opties

Deze opties leveren wij op aanvraag mee.

  • Energiemeetpunt aan de MS-zijde

    Met stroom- en spanningstransformatoren. Voor projecten waarbij de netbeheerder of uw energiecontract op middenspanning meet.

  • Statusmelding en remote trip op de vermogensschakelaar

    Uw EMS of SCADA ziet of de schakelaar in of uit staat en kan hem op afstand uitschakelen.

  • Motorbediening per veld

    Om op afstand te schakelen, bijvoorbeeld op een park zonder vast personeel.

  • Biologisch afbreekbare transformatorolie

    Voor waterwingebieden, of als de vergunning erom vraagt.

  • Corrosieklasse C5 voor frame en kasten

    Voor locaties aan de kust, op industrieterreinen of langs wegen waar veel wordt gestrooid.

  • Isolatiebewaking (Bender) en overspanningsbeveiliging type 1+2 tot 800 V

    Als de omvormer een bewaakt net voorschrijft, of als de locatie extra bescherming tegen bliksem nodig heeft.

Normen

Transformator
IEC 60076 · Ecodesign Tier 2
Schakelinstallatie
IEC 62271-200, buitenomkasting IAC-getest
Hulpvoedingskast
NEN-EN-IEC 61439
Frame
Verzinkt staal, optie corrosieklasse C5 (ISO 12944)
Pdf, twee pagina's

Specificatieblad aanvragen

In het specificatieblad van de M2E-5X staan de opbouw, de maten per module, de gegevens van transformator en schakelinstallatie en alle opties. Vul uw naam en e-mailadres in, dan mailen wij u de pdf.

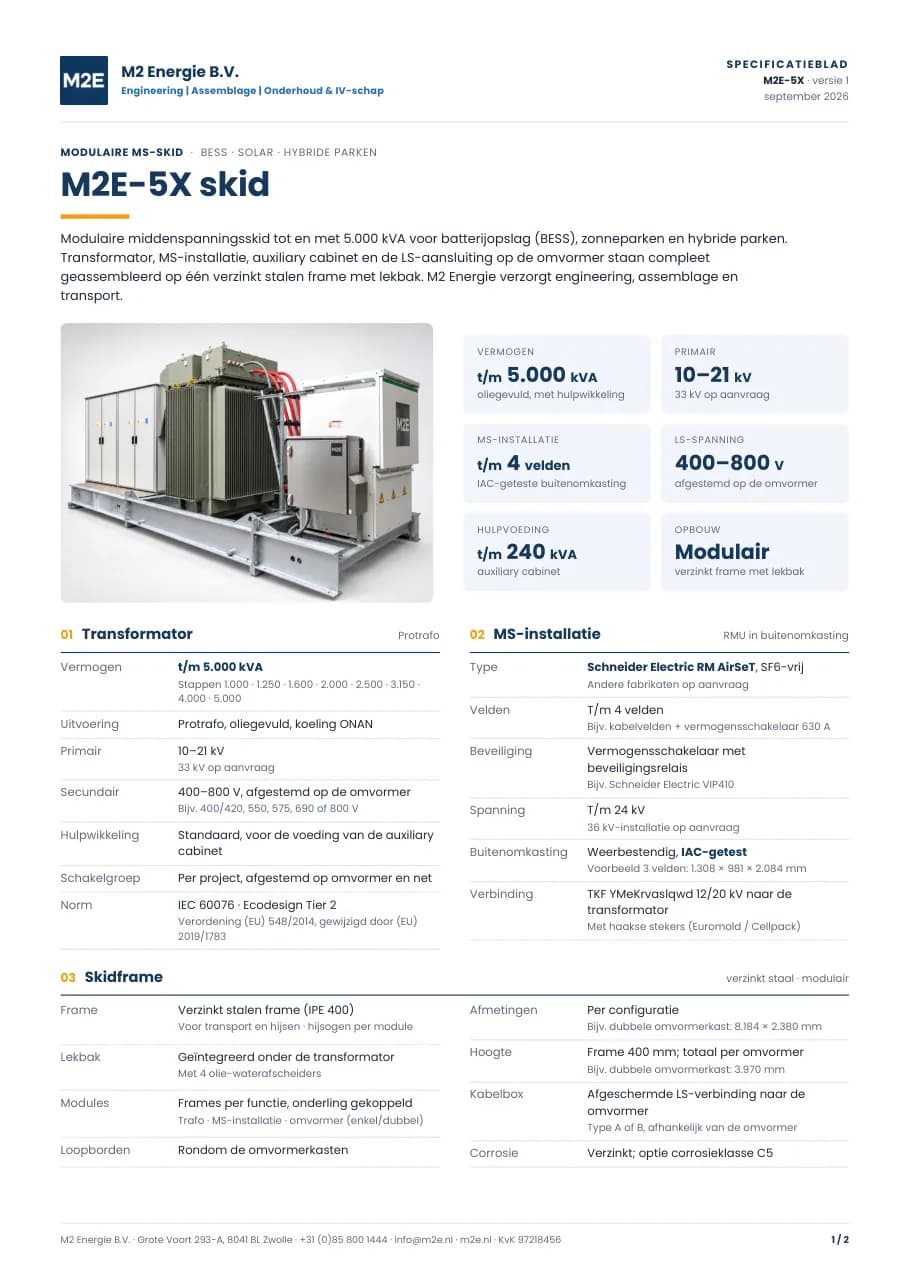

Pagina 1 van het specificatieblad M2E-5X skid

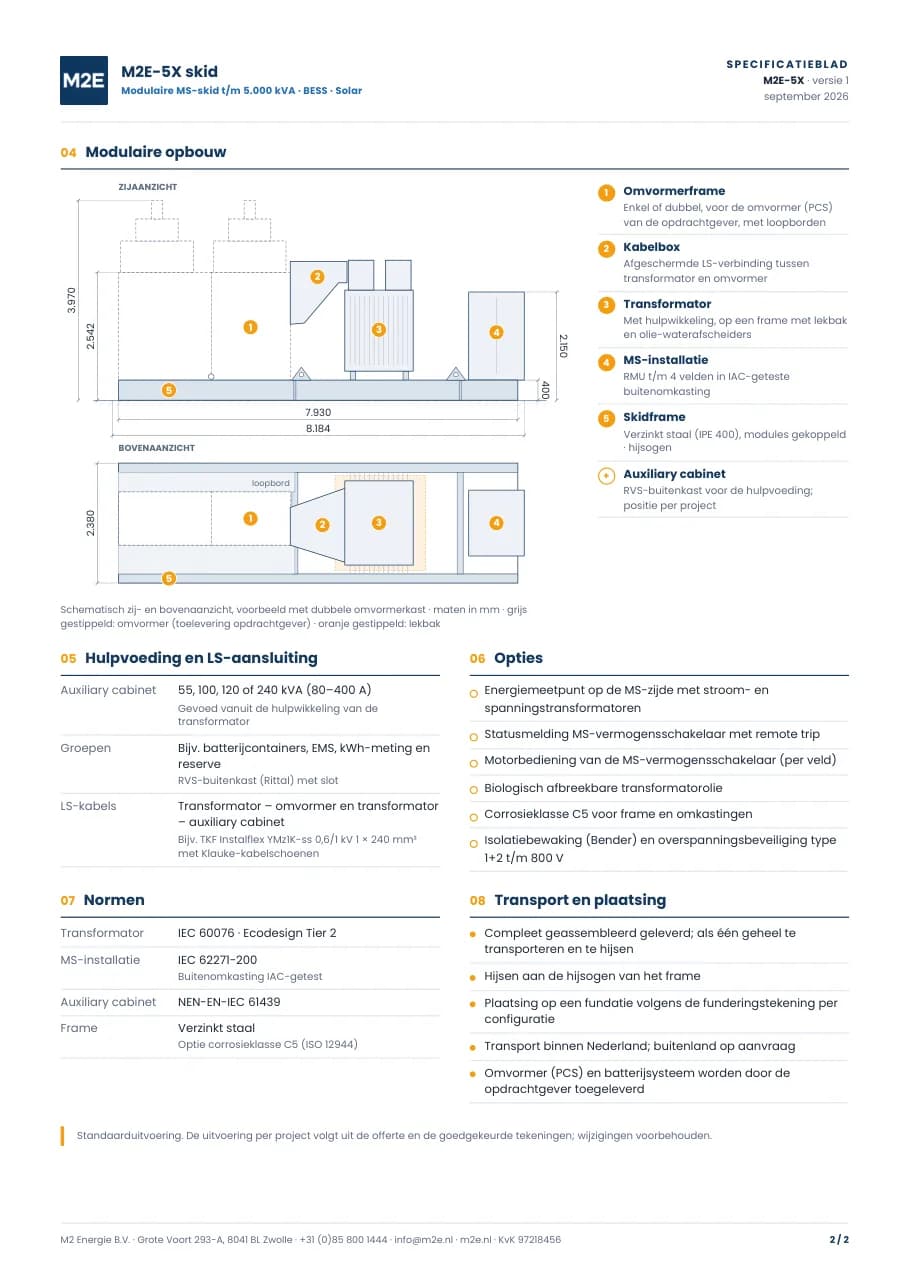

Pagina 2 van het specificatieblad M2E-5X skid

Pdf, 2 pagina's. Geen nieuwsbrief.

Keuze

Skid of compactstation?

Bij batterijprojecten krijgen wij deze vraag vaak. Het antwoord hangt af van wat er achter de transformator komt te staan.

M2E-5X skid

Als de omvormer buiten staat

  • Batterijopslag, zonneparken en parken met zon en opslag samen.
  • 1.000 tot en met 5.000 kVA per skid, 400 tot 800 volt naar de omvormer.
  • Geen betonnen gebouw. Het frame staat op een fundatie en is als geheel te hijsen en te verplaatsen.
  • Hulpvoeding voor containers, EMS en meting zit erop.

Compactstation

Als u zelf laagspanning afneemt

  • Bedrijfspanden, laadpleinen en productielocaties met een eigen laagspanningsinstallatie.
  • 250 tot 3.150 kVA, met laagspanningsverdeler in het station.
  • Betonnen behuizing op een vaste plek, volgens het PvE van uw netbeheerder.
  • Indicatieprijs in twee minuten via de configurator.
Bekijk compactstations

Twijfelt u? Stuur ons het eenlijnschema of een schets van het park. Wij laten binnen 1 dag weten welke van de twee past.

Project

Lisse: batterijopslag op een bestaande aansluiting

Met een 800/400 step-up transformator is het batterijsysteem aangesloten op het bestaande compactstation. Er was geen nieuwe netaansluiting nodig. M2E deed de engineering, de plaatsing en de inbedrijfstelling.

Bekijk project

Lees ook

Batterijopslag bij netcongestie

Hoe peak shaving en load shifting werken, wat de netbeheerder vraagt en welke gegevens wij nodig hebben voor een eerste routekaart.

Lees verder
Vragen

Veelgestelde vragen over de skid

Nee. De omvormer (PCS) en het batterijsysteem koopt u bij uw batterijleverancier. Wij maken het omvormerframe, de kabelbox en de spanning van de transformator passend op de omvormer die u opgeeft.

Offerte aanvragen voor een skid

Geef kort aan welk vermogen, welke omvormer en welke netbeheerder. U krijgt binnen 1 dag antwoord van een van onze adviseurs.

Type installatie *
Benodigd vermogen (kVA) (optioneel)
