Wat is een eco-design transformator?

Een eco-design transformator voldoet aan de Europese verordening EU 548/2014, die minimale rendementseisen stelt aan vermogenstransformatoren. Deze transformatoren hebben lagere nullast- en belastingsverliezen, waardoor ze minder energie verliezen en over de levensduur lagere exploitatiekosten hebben.

Wat is het verschil tussen nullastverliezen en belastingsverliezen?

Nullastverliezen (P0, in het Engels no-load losses) treden op zodra de transformator onder spanning staat, ongeacht de belasting. Dit zijn voornamelijk kernverliezen. Belastingsverliezen (Pk, load losses) nemen toe met de belasting en ontstaan voornamelijk in de koperwikkelingen. Samen bepalen ze de totale verlieskosten.

Hoe bereken ik de jaarlijkse verlieskosten van een transformator?

De jaarlijkse verlieskosten berekent u als: (P0 × 8760 uur) + (Pk × belastingsgraad^2 × bedrijfsuren) × energieprijs. P0 zijn de nullastverliezen (constant), Pk de belastingsverliezen (kwadratisch met belasting). Gebruik onze calculator voor een snelle indicatie.

Wanneer is een droge transformator beter dan een olietransformator?

Een droge transformator (gietharsisolatie) is de betere keuze bij hoge eisen aan brandveiligheid, bij binnenopstelling zonder speciale voorzieningen of wanneer het milieurisico van olielekkage niet acceptabel is. Olietransformatoren zijn vaak efficiënter en goedkoper, maar vereisen een olieopvangsysteem en soms een aparte ruimte.

EU 548/2014 | Eco-design | TCO

Eco-design transformatorenLagere verliezen, lagere kosten

Bereken wat u kunt besparen met een energiezuinige transformator. EU-eisen uitgelegd, TCO-berekening en keuzehulp olie of droog.

Tot 30% lagere verlieskosten
Terugverdientijd inzichtelijk
Gratis TCO-analyse op maat

Bereken verliezen Vraag TCO-analyse aan

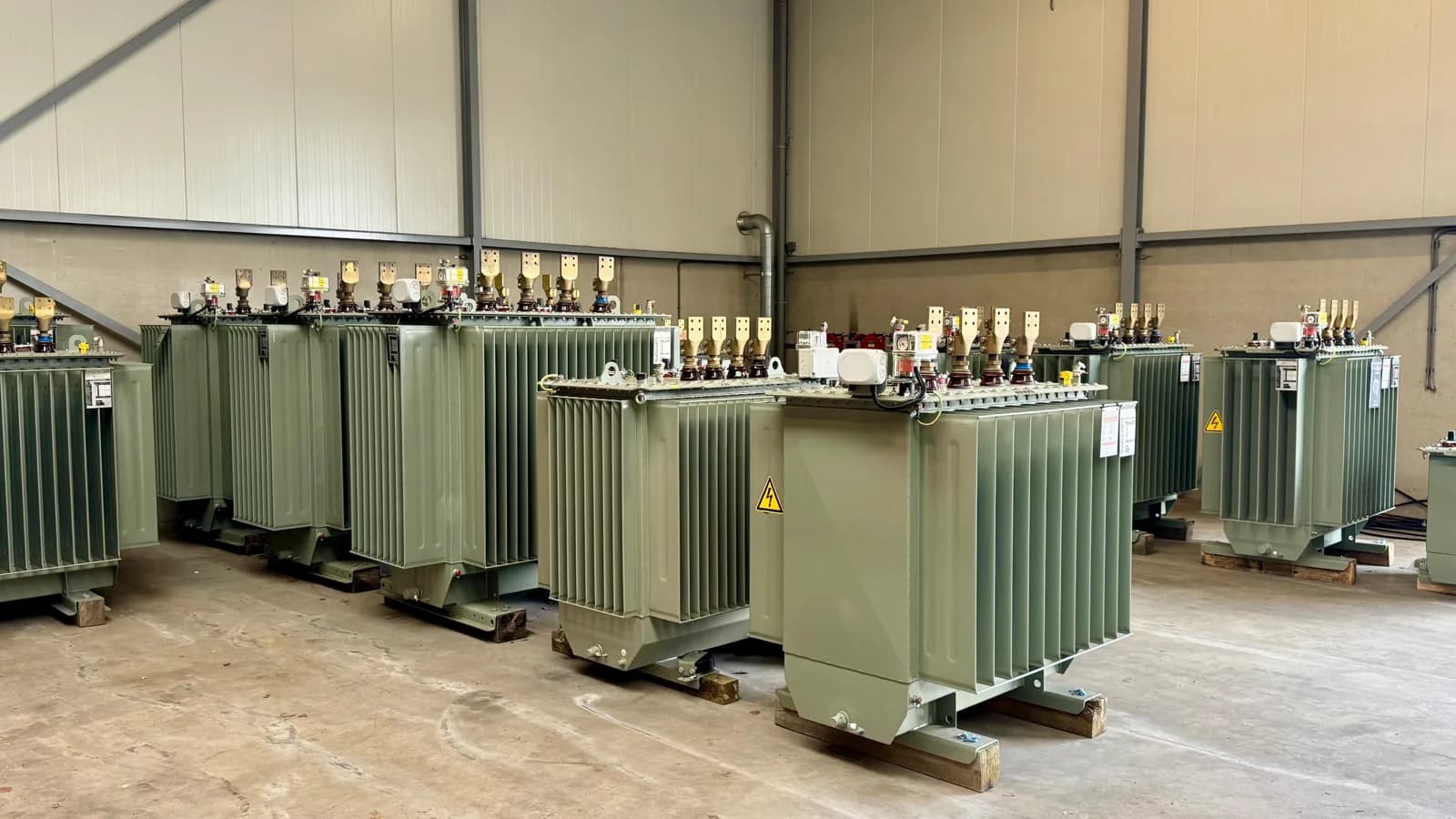

Voorraad transformatoren in de M2E-assemblagehal

Tot 30% minder verliezen

EU 548/2014: wat betekent dit voor u?

De Europese Unie stelt sinds 2015 minimale rendementseisen aan vermogenstransformatoren. Per 1 juli 2021 zijn deze eisen aangescherpt (Tier 2). Dit betekent lagere verliezen, maar ook hogere aanschafkosten. De vraag is: wanneer verdient u dit terug?

Nullastverliezen (P0)

Verliezen in de ijzerkern, aanwezig zodra de transformator onder spanning staat. Ze zijn onafhankelijk van de belasting en lopen dag en nacht door.

Voorbeeld 1.000 kVA:
Standaard: circa 1.700 W × 8.760 h = 14.892 kWh/jaar
Eco-design: circa 1.100 W × 8.760 h = 9.636 kWh/jaar

Belastingsverliezen (Pk)

Verliezen in de koperwikkelingen. Ze nemen kwadratisch toe met de belasting: bij halve belasting resteert een kwart van de verliezen.

Voorbeeld 1.000 kVA bij 50% belasting:
Standaard: 10.500 W × 0,25 = 2.625 W effectief
Eco-design: 9.000 W × 0,25 = 2.250 W effectief

Praktisch: de TCO-benadering

Een eco-design transformator kost meer in aanschaf, maar bespaart jaarlijks op energiekosten. Bij een levensduur van meer dan 30 jaar kan de terugverdientijd 3 tot 7 jaar bedragen, afhankelijk van vermogen, belasting en energieprijs. Gebruik onze calculator hieronder voor een eerste indicatie.

Bereken uw jaarlijkse verlieskosten

Vul uw situatie in en zie direct het verschil tussen een standaard en eco-design transformator.

Verlieskostencalculator

Nominaal vermogen (kVA)

Gemiddelde belastingsgraad: 50%

10%50%100%

Bedrijfsuren per jaar

Energieprijs (EUR/kWh)

Standaard transformator

Nullastverliezen:14.892 kWh/jaar

Belastingsverliezen:22.995 kWh/jaar

Totaal:37.887 kWh/jaar

Kosten:EUR 5.683/jaar

Eco-design transformator

Nullastverliezen:9.636 kWh/jaar

Belastingsverliezen:19.710 kWh/jaar

Totaal:29.346 kWh/jaar

Kosten:EUR 4.402/jaar

Uw jaarlijkse besparing

EUR 1.281

22.5% minder verlieskosten

Let op: deze calculator geeft een indicatie op basis van typische verlieswaarden. De werkelijke waarden verschillen per fabrikant en model. Vraag een TCO-analyse op maat aan voor exacte cijfers.

Olie of droog: welk type past bij u?

Naast eco-design speelt ook het type transformator een rol in uw keuze. Hieronder de belangrijkste verschillen.

Aspect	Olietransformator	Droge transformator
Rendement	Hoger rendement, lagere verliezen	Iets lager rendement
Brandveiligheid	Brandbare olie, voorzieningen nodig	Zelfdovend, veiliger
Geluidsniveau	Lager geluidsniveau	Hoger geluidsniveau
Milieurisico	Olieopvang en lekbak nodig	Geen lekkagerisico
Ruimtebeslag	Compacter mogelijk	Vaak groter
Investering	Lagere aanschafkosten	Hogere aanschafkosten

Kies olie wanneer:

Maximaal rendement vooropstaat
Opstelling buiten of in een aparte ruimte mogelijk is
Budget voor een olieopvangsysteem beschikbaar is

Kies droog wanneer:

Brandveiligheid vooropstaat
Binnenopstelling zonder aparte ruimte gewenst is
Milieurisico's niet acceptabel zijn

Wij rekenen uw verlieskosten door

Wij maken een TCO-analyse op maat voor uw situatie. Met exacte verlieswaarden, terugverdientijd en advies over het type dat bij u past.

Vraag TCO-analyse aan Neem contact op

Veelgestelde vragen over eco-design transformatoren

Antwoorden op de meest gestelde vragen over rendement, verliezen en keuzes.
